一、原理，結構
基于熱式原理，在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走。電阻值被改變。兩個電阻差值被用作判斷流速的依據。
特點
無活動部件，免維護，安裝方便，一種型號適用多種管徑要求。開關量連續可調，極低的壓力損失，結構緊湊。LED顯示流動趨勢及開關狀態。
應用
氣液兩用型，可用于氣動和液壓系統，可用于循環水、切削液及潤滑油的斷流監測，以及泵的空轉保護。
二、技術參數
1、設定范圍：1~150cm/s（水），3~300cm/s（油）
20~2000cm/s（空氣）
2、信號輸出：PNP，NPN，繼電器，模擬量（4~20mA）
常開+常閉（SPDT）
3、供電：24V±20%DC或230V±15%AC
4、接通電流：最大400mA（PNP或NPN）
最大4A（繼電器型）
5、空載電流：最大80mA
6、流量指示：LED排（6個）
7、設定方式：電位計設定
8、耐壓范圍：100bar
9、溫度梯度：4℃/s
10、響應時間：1~13s，典型值2s
11、初始化時間：8s
12、電氣保護：反相，短路；過載保護
13、防護等級：IP67
14、介質溫度：-20~80℃
15、環境溫度：-20~80℃
16、儲存溫度：-20~100℃
17、接線方式：M12接插件/直接附2米線可選
18、材質：
探頭：不銹鋼
外殼：PBT
19、重量：0.4kg
注：1）模擬量輸出型只有直流供電
2）模擬量輸出型只有M12接插件，交流供電型只有直接附線
三、接線圖

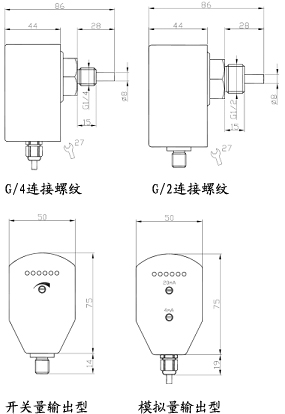

四、尺寸圖

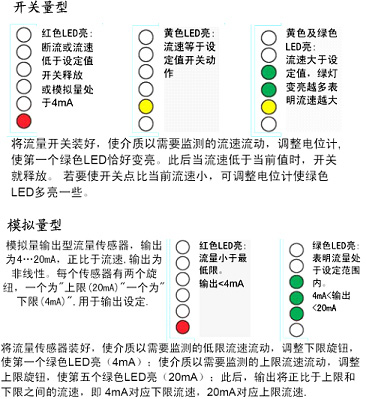

五、LED功能及設定

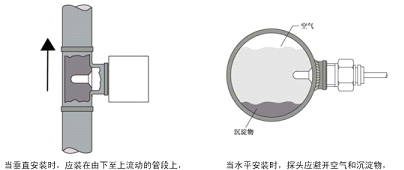

六、安裝
七、選型表
|
FT10N |
- |
G12 |
H |
D |
P |
P |
Q |
描述 |
|
FT10N |
- |
|
|
|
|
|
|
FT10N系列 電子式流量開關（傳感器） |
|
|
|
G12 |
|
|
|
|
|
接口螺紋G1/2 |
|
|
|
G14 |
|
|
|
|
|
接口螺紋G1/4 |
|
|
|
|
H |
|
|
|
|
接口螺紋 外螺紋 |
|
|
|
|
|
D |
|
|
|
直流24V±20%供電 |
|
|
|
|
|
W |
|
|
|
交流230V±15%供電 |
|
|
|
|
|
|
P |
|
|
PNP輸出 |
|
|
|
|
|
|
N |
|
|
NPN輸出 |
|
|
|
|
|
|
C |
|
|
繼電器輸出 |
|
|
|
|
|
|
A |
|
|
4~20mA輸出 |
|
|
|
|
|
|
|
R |
|
常開+常閉輸出（SPDT） |
|
|
|
|
|
|
|
- |
|
4~20mA輸出 |
|
|
|
|
|
|
|
|
Q |
接插件式 |
|
|
|
|
|
|
|
|
C |
直接附線式 |
選配附件-用于接插件型
|
ST04- |
PU |
02 |
F |
G |
詳述 |
|
ET04- |
|
|
|
|
M12四芯附線接插件 |
|
ST04- |
|
|
|
|
自接線式M12附線接插件 |
|
|
PU |
|
|
|
PUR材質 |
|
|
|
02 |
|
|
2米長 |
|
|
|
05 |
|
|
5米長 |
|
|
|
10 |
|
|
10米長 |
|
|
|
|
F |
|
母插頭 |
|
|
|
|
|
G |
直型 |
|
|
|
|
|
W |
彎型 |
注：繼電器型產品需采用5芯接插件，型號與四芯接插件類似，只需將S（E）T04改為S（E）T05.
|
