一、概述

    SLX-201型單向機械式示流信號器用于測量流經管道的液體流動狀態, 如：水、油、乙稀、乙二醇等對銅無腐蝕作用的液體。是一種新型的檢測裝置，廣泛用于水電站供水系統斷水保護。采用日本歐姆龍微動開關，動作輕巧。
二、型號說明

三、技術參數

1、動作壓力：0.1-1.0 MPa ；

2、 最大壓力：1.5MPa ；

3、絕緣電阻：Over 100M,DC500VM ；

4、 觸點壽命：1000K 次 ；
    5、流體溫度：Max 100℃，可選150℃ ；

6、接口螺紋材質：不銹鋼

7、觸點容量：：AC220V/3A； AC125V/5A； DC230V/0.15A； DC115V/0.3A；

四、選型參數

通   徑  （DN）		mm	20	25	32	40	50	65	80	100	125	150
接 口 螺 紋		″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″	5″	6″
最低設定 出廠設定	流量增加	m3/h	1.11	1.36	2.22	2.89	4.27	5.51	6.82	9.02	13.33	17.99
	流量減少	m3/h	0.66	0.82	1.27	1.59	2.13	2.63	2.72	4.49	6.65	8.99
最高設定	流量增加	m3/h	2.12	2.32	3.80	, 5.22	7.45	9.63	11.83	16.69	26.13	37.70
	流量減少	m3/h	1.82	2.09	3.41	4.43	5.45	8.51	10.47	14.58	20.99	27.94

五、調節方式

1、打開液體流量開關上蓋；

2、調高流量設定：順時針扭動調整螺絲；

3、調小流量設定：逆時針扭動調整螺絲；

4、離開現場前，置液體流量開關上蓋于原處。

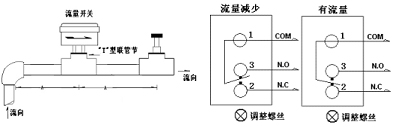

六、安裝與接線圖
