一、功能及特點

    DK-20型電磁空氣閥，用于水輪發電機組轉速下降到額定轉速的35~40%時，接受轉速信號來的電氣信號，使空氣制動閥動作對機組進行制動，完成機組停機動作。

二、特點及工作原理

    該閥是根據差動原理設計的。其原始狀態為閥塞上端時，閥塞下端閥口在彈簧和壓縮空氣作用下被封住，使壓縮空氣無法通過。當線圈通電時，動鐵芯被吸起，靜鐵芯上小孔被堵住，閥塞上端小孔被打開，壓縮空氣經閥塞中孔進入上腔而壓迫閥塞向下移動，此時閥塞下端閥口便被打開，上端閥口被封住，使壓縮空氣通向制動閘。當剎車終了，線圈斷電時動鐵芯靠彈簧力作用下落，則壓縮空氣由靜芯下端小孔排出，閥塞在彈簧及壓縮空氣作用下上升將下端閥口關閉，切斷氣路，制動閘內空氣由排氣孔排出。

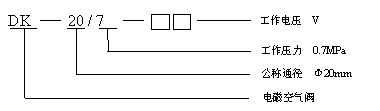

三、主要技術參數

1）、工作氣壓：

0.4~1.0MPa；

2）、公稱通徑：

Φ20，進、出口連接螺紋為G3/4″，

排氣口為G1″；

3）、工作電壓：

AC220V、DC24V、110V、220V；

4）、使用條件：

介質溫度＜60℃，相對濕度＜85%。

 四、外形及安裝尺寸
