一、概述
TDSB-480型壓阻式壓力變送器是我廠成功研制的一種零點和滿量程輸出可以精確調校的壓力變送器。采用引進生產線批量生產的帶不銹鋼隔離膜片的壓阻傳感器和高性能的專用放大電路裝入不銹鋼殼體組成。傳感器經計算機自動測試并用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。
TDSB-480型壓力變送器選用的壓力傳感器是一個裝有固態壓阻壓力敏感芯片的帶不銹鋼隔離膜片的全焊接不銹鋼體。鋼體內部灌注硅油。被測壓力作用在膜片上并通過硅油被傳遞到敏感芯片上。敏感芯片通過導線與變送器專用放大電路相連接。它利用半導體硅材料的壓阻效應，實現壓力與電信號的轉換。由于敏感芯片上的惠斯登電橋輸出的電信號與作用壓力有著良好的線性關系，所以可以實現對壓力的準確測量。
用途：
與本廠TDS-41000、TDS-31000儀表配用，可對水電廠、工礦水位、液位或壓力進行測量監控。
二、供電電源及輸出信號
TDSB-480型壓力變送器采用24V DC供電，對于二線4～20mA DC信號輸出可在15～30V DC范圍內可靠工作；對于三線0/1～5V DC和0～10/20mA DC信號輸出可在15～28V DC范圍內可靠工作。
三、結構特點
TDSB-480型壓力變送器亮體全部采用不銹鋼制造，保證了變送器長期可靠的工作和對環境的極好適應能力。外殼與壓力接口之間采用壓封不可拆卸。壓力接口采用M20×1.5普通外螺紋帶橡膠密封墊。有嵌入平膜片壓力接口供選擇。變送器上部采用進口防爆型接插件可擰開，方便進行零點和滿量程輸出調校。也可根據要求提供電纜連接產品。調整零位和滿量程輸出的位置在殼體上半部。變送器外殼防護等級接插件式和電纜式均為IP65。
四、零點及滿量程輸出調校范
TDSB-480型的零點和滿量程輸出可以進行精確調校，調校范圍為土3％FS。
五、防爆型式
TDSB-480型壓力變送器為本質安全型防爆變送器，符合國家標準GB3836.4－83標準的iaⅡCT6要求。適用于一般爆炸性環境條件。并經國家防爆電氣產品質量監督檢驗測試中心審查合格。
六、安裝使用
TDSB-480型壓力變送器可以直接安裝在被測壓力管道的法蘭接口上。為安裝調試方便，在法蘭接口和管道之間應加裝截止閥。
安裝位置對零點的影響可以調校。
若需調校零點及滿量程輸出，只須旋開殼體螺帽或接插件緊固螺母（需撥出接插件插頭）用儀表螺絲刀輕輕轉動相應電位器即可。
被測介質應與變送器結構材料相適應。
七、技術性能
測量范圍：－100kPa ～ 0 ～ 35MPa
過 載：1.5倍滿量程壓力
壓力類型：表壓或絕壓或密封參考?jí)毫?/SPAN>
精確度：典型：士0.3％FS； 最大：士0.5％FS（包括非線性、遲滯和重復性）
長期穩定性： 典型：士0.1％FS； 最大：士0.2％FS
零點溫度漂移：0.03％FS/℃（≤100kPa）； 0.02％FS/℃（>100kKPa）
滿度溫度漂移：0.03％FS/℃（≤100KPa）； 0.02％FS/℃（>100kPa）
工作溫度： 一10～80℃ 貯存溫度：－40～100℃
供電電源：15～28V DC 15～28V DC 15～30V DC
輸出信號：0/1～5V DC 0～10/20mA DC 4～20mA DC
傳輸方式：三線 三線 二線
負載電阻： ≤（U-12）/0.02Ω ≤（U-12）/0.02Ω
過程連接：M20X1.5外螺紋或G1/2管螺紋帶密封墊 外殼防護：電纜線和接插件連接均為IP65
結構材料：殼體：不銹鋼1Cr18Ni9Ti 電氣連接：進口防爆插頭座或電纜1.5米
密封橡膠墊：丁腈橡膠 膜片：不銹鋼316L
八、外型結構和安裝尺寸
8．1接插件連接式端子、電纜連接定義如表
|
1、插腳 |
二線 |
三線 |
2、導線 |
二線 |
三線 |
|
1
2
3 |
電源正：+V
電源負：0V
空 |
電源正：+V
公共端：GND
輸出正：+OUT |
黑色導線
紅色導線
白色導線 |
電源正：+V
電源負：0V
空 |
電源正：+V
輸出正：+OUT
公共端：GND |
九、訂貨須知
1、變送器的壓力量程應不低于被測點的最大壓力。
2、可配套供應數字顯示控制儀表，用戶在訂貨時說明。
3、訂貨時型號、規格等參數表示如下表
TDSB-480型變送器型號及規格代號表
|
TDSB-480 |
可調校壓力變送器 |
|
|
|
量 程 |
測量范圍：－100kPa∽10kPa, 0-35MPa |
|
[0-X ] |
X：實踐測量量程 |
|
|
|
代號 |
輸出信號 |
代號 |
輸出信號 |
|
E |
4~20mA |
Q |
0~10mA |
|
F |
1~5V DC |
U |
0~20mA |
|
J |
0~5V DC |
|
|
|
|
|
代
號 |
結構材料 |
|
隔離膜片 |
接口 |
殼體 |
|
22 |
316L不銹鋼 |
不銹鋼 |
不銹鋼 |
|
25 |
鉭 |
不銹鋼 |
不銹鋼 |
|
35 |
鉭 |
蛤氏合金 |
不銹鋼 |
|
|
|
代號 |
附 加 功 能 |
|
B1 |
電接插件連接輸出 |
|
M2 |

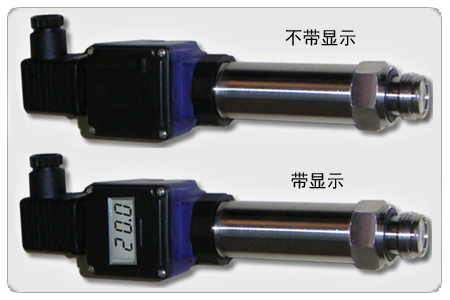

數碼管LED顯示 |
|
M3 |
液晶LCD顯示 |
|
P |
齊平膜片型，可供量程100kPa-10MPa |
|
B2 |
電纜線連接輸出 線長：1.5m |
|
i |
本安防爆 |
|
C1 |
壓力接口M20X1.5外螺紋 |
|
C3 |
壓力接口G1/2外螺紋（適用P型） |
|
G |
表壓型 |
|
S |
密封表壓型 |
|
A |
絕壓型 |
|
|
|
|
TDSB-480 [0~10kPa] E 22 PC3G |
例：表示TDSB-480型壓阻式變送器，量程0~10 kPa，輸出4~20mA，隔離膜片316L不銹鋼、接口不銹鋼、殼體不銹鋼，齊平膜片型、G1/2外螺紋壓力接口、表壓型。
注：可提供零點壓力為負壓的變送器，最小負壓力為-100kPa。若有要求，請注明。
|
