WZPM/WZCM 型端面熱電阻元件由特殊處理的絲材繞制,緊貼在溫度計端面,與一般軸向熱電阻相比,能更正確和迅速地反映被測端面的實際溫度,適用于測量軸瓦或其他機件的端面溫度。
一、主要技術指標
感溫元件在℃時的電阻值(R0)
分度號CU50: R0=50±0.050Ω
分度號CU100: R0=100±0.10Ω
分度號PT100: R0=100±0.12Ω(B級)
其中:R0為元件在0℃時的電阻值
二、測量范圍和允差
名稱 |
測量范圍和允差 |
允許偏差△t℃ |
分度號 |
端面銅電阻 |
-50~100 |
±(0.30+6.0*10-3│t│) |
GU50,(G)*或CU100 |
端面鉑電阻 |
-100~150℃ |
B級±(0.30+5.0*10-3│t│) |
PT100 |
1、t為被測溫度絕對值;2、打*分度號作特殊規格訂貨。

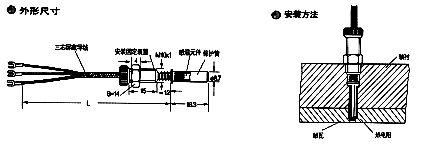

三、外型尺寸和安裝方法
四、型號規格
型 號 |
分度號 |
結構
特征 |
測量
范圍
℃ |
保護管材 料 |
外引線長度mm |
規 格 |
公稱
壓力
MPa |
熱響時間T0.5S |
直徑
mm |
M |
WZCM-201 |
CU50
或
CU100 |
固 定
埋 入
或
螺 紋
連 接 |
-50~100 |
紫銅T2-Y |
500 |
ф6 |
M8*0.75 |
常壓 |
<15 |
1000 |
WZPM-201 |
Pt100 |
-100~150 |
紫銅T2-Y |
1500 |
常壓 |
<10 |
2000 |
WZPM-201B |
2500 |
ф8.7 |
M10*1 |
